Установки нагрева рабочего агента (Закрытые факельные системы)

ООО «Торговый Дом Кластер» является одним из ведущих поставщиков установок нагрева рабочего агента. Установка нагрева рабочего агента является технологическим комплексом оборудования, которое позволяет эффективно утилизировать до 100% попутного нефтяного газа. Получаемое при сжигании тепло идет на нагрев рабочих и технологических сред. Основной особенностью данной установки является то, что процесс нагрева, в отличие от путевых и огневых подогревателей, происходит не в змеевике открытым пламенем, а дымовыми газами, предварительно смешанными с воздухом в кожухотрубном теплообменнике. Данное решение позволяет эффективно регулировать температуру нагрева среды, дает системе нагрева возможность быть гибкой по отношению к расходу нагреваемой среды и газа, идущего на утилизацию, и увеличивает срок службы основных конструкционных элементов.

Газ ПНГ на установке может быть различного состава. Единственным ограничением является наличие в газе серосодержащих компонентов.

Нагреваемой средой могут быть любые технологические среды, имеющиеся на площадке Заказчика. Среди них наиболее часто встречаются нефтяная эмульсия, теплофикационная вода, нефть, антифризы, тосолы и др.

В отличие от всех других методов утилизации ПНГ УНРА является объектом с низким энергопотреблением. Как правило, основными потребителями электроэнергии являются электроприводы регулирующих элементов и арматуры, система управления, освещения и электродвигатели газодувок.

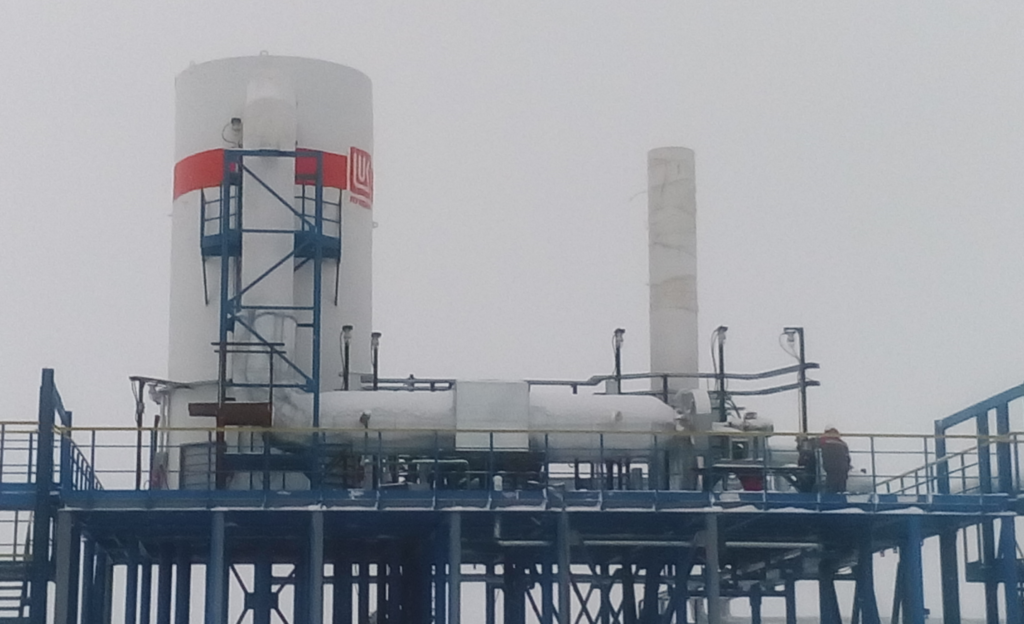

Размещение установки производится на открытой площадке, при этом возможна эксплуатация установки как объекта, на который может идти газ, отправляемый на аварийный факел при проведении ремонтных работ оборудования, что позволит более эффективно использовать нефтегазовые ресурсы. В состав УНРА входят следующие элементы и системы:

• вертикальная камера окисления с теплозащитой;

• газоходы;

• основные и дежурные горелки (размещаются внутри камеры окисления);

• теплообменник, возможно применение нескольких теплообменников;

• газодувка, возможно применение нескольких единиц в зависимости от количества теплообменников;

• дымовая труба;

• система управления, средства контроля и измерения параметров.

Помимо основных технологических элементов установки в ее состав могут входить дополнительные блоки насосов нагреваемых сред и блоки автоматики.

Основными достоинствами установки нагрева рабочего агента являются:

• отсутствие дыма, пара, видимого пламени, запаха;

• низкий уровень шума;

• небольшие и контролируемые выбросы;

• отсутствие теплового шлейфа;

• простая система управления с лёгким доступом ко всем управляющим органам;

• удобство обслуживания всех узлов с земли;

• отсутствие теплового излучения.
